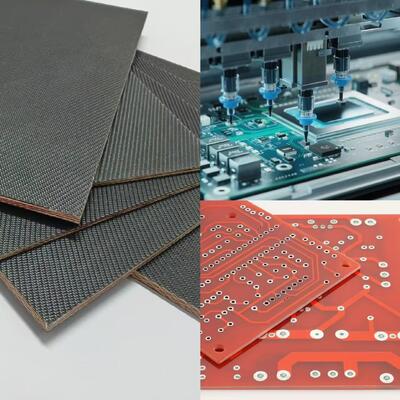

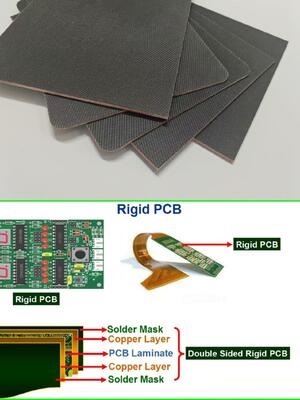

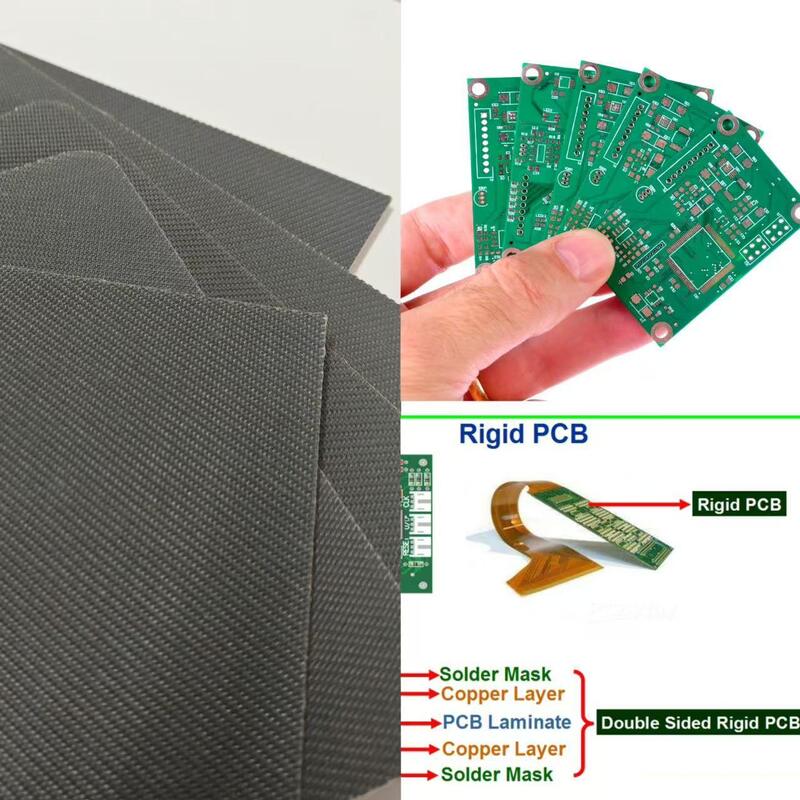

बफर और जल अवशोषण मानक कठोर मुद्रित सर्किट बोर्ड पीसीबी कुशन पैड एमकेसीपी-पीसीबी-जी2
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेसीपी-पीसीबी-जी2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| प्रसव के समय: | पूर्वभुगतान प्राप्त करने के 15 दिन बाद |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 10000 पीसीएस |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | कठोर पीसीबी कुशन पैड,पानी अवशोषण पीसीबी पैड,मानक लेमिनेटेड पीसीबी पैड |
||
|---|---|---|---|
उत्पाद विवरण
बफर और जल अवशोषण मानक कठोर मुद्रित सर्किट बोर्ड पीसीबी कुशन पैड MKCP-PCB-G2
कठोर पीसीबी कुशन पैड विशेष रूप से कठोर मुद्रित सर्किट बोर्ड विनिर्माण के दौरान गर्म लेमिनेशन बफरिंग के लिए डिज़ाइन किया गया है। यह लाल कठोर कुशन प्रेस पैड प्रभावी रूप से गर्म प्रेस क्राफ्ट पेपर की जगह लेता है,कठोर पीसीबी उत्पादन में आयामी सुरक्षा और स्थिरता में काफी सुधारइसमें उत्कृष्ट लेमिनेशन प्रदर्शन और उच्च स्थिरता है, जिससे पीसीबी उत्पादन प्रक्रिया में उपज और दक्षता में काफी वृद्धि होती है।
उत्पाद की विशेषताएं
- 300-500 लेमिनेशन चक्रों के लिए पुनः प्रयोज्य, पीसीबी उत्पादन लागत में काफी कमी
- गर्म प्रेस क्राफ्ट पेपर की तुलना में सपाटता, पहनने के प्रतिरोध, आकार वृद्धि अनुपात और मोटाई परिवर्तन में बेहतर प्रदर्शन
- उत्कृष्ट उच्च तापमान प्रतिरोध, कार्बोनाइजेशन या भंगुरता के बिना 280°C तक निरंतर काम करना
- स्थिर संपीड़न वृद्धि और विस्तार गुणांक के साथ उत्कृष्ट बफरिंग प्रभाव और थर्मल चालकता
- अच्छी आंसू प्रतिरोधक, लौ retardant, गैर विषैले, गंधहीन, धूल मुक्त, और splinters मुक्त गुणों के साथ
- इष्टतम प्रदर्शन के लिए उत्कृष्ट सांस
उत्पाद संरचना
कठोर पीसीबी कुशन पैड लमिनेशन स्टैक में उनकी स्थिति के आधार पर दो कॉन्फ़िगरेशन में उपलब्ध हैं।ऊपरी और निचले कुशन पैड पीसीबी लेमिनेशन शीट पैकेज के छोर पर स्थित हैं, जबकि मध्य परत कुशन पैड का उपयोग पीसीबी परतों के बीच किया जाता है। मध्य परत पैड आमतौर पर 1.5-2.0 मिमी मोटी होती है, जबकि शीर्ष और निचले पैड 4.0 मिमी से 6.5 मिमी तक मोटी होती हैं।
ये कुशन पैड (जिन्हें प्रेस पैड, कुशन मैट, बफरिंग पैड के नाम से भी जाना जाता है,या गर्म प्रेस कुशन) मध्य परतों में भौतिक बफरिंग संचालन और कई शीट प्रतिस्थापन की आवश्यकता वाले मैनुअल संचालन के लिए आदर्श हैंवे स्वचालित पीसीबी लेमिनेटिंग ऑपरेशन के लिए समान रूप से उपयुक्त हैं, एक ही पैड के साथ गर्म प्रेस क्राफ्ट पेपर की कई चादरों की जगह लेते हैं, उत्पादन सामग्री लागत को कम से कम 20% तक कम करते हैं।
परत रचना
- नैनो उच्च तापमान प्रतिरोधी कोटिंग
- ग्लास फाइबर कपड़े
- उच्च आणविक भार वाला बहुलक
- खिंचाव आंसू परत
- बहुलक सामग्रियाँ
- ग्लास फाइबर कपड़े
- नैनो उच्च तापमान प्रतिरोधी कोटिंग
तकनीकी मापदंड
| पैरामीटर | विनिर्देश |
|---|---|
| सेवा जीवन | 300-500 चक्र |
| उच्च तापमान प्रतिरोध | ≤ 280°C |
| मोटाई (ऊपर/नीचे पैड) | 4 मिमी-6.5 मिमी |
| मोटाई (मध्य परत पैड) | 1.5-2.0 मिमी |
| मोटाई सहिष्णुता | ±0.3 मिमी |
| मानक आकार (L*W) | 1500*1300mm, 1300*780mm, 1170*690mm, 1160*665mm, 1180*660mm, 1295*788mm, 27.5"*24", 45"*51", 59"*51" |
| आकार सहिष्णुता | ±2 मिमी |
| तन्य शक्ति | ≥ 25 एमपीए |
| बफर मानक | ≥ 12% |
| जल अवशोषण मानक | < 8% (3-8%) |
आवेदन
पीसीबी लेमिनेशन कुशन प्रेस पैड, पीसीबी कुशन मैट, पीसीबी बफरिंग पैड, या पीसीबी हॉट प्रेस पैड के रूप में भी जाना जाता है,यह उत्पाद पीसीबी प्रिंटेड सर्किट बोर्ड के लेमिनेशन प्रक्रिया को पूरा करने के लिए एक आवश्यक डशिंग और बफरिंग सामग्री के रूप में कार्य करता हैयह उच्च गुणवत्ता वाले पीसीबी विनिर्माण को सुनिश्चित करने के लिए एक महत्वपूर्ण घटक है।
