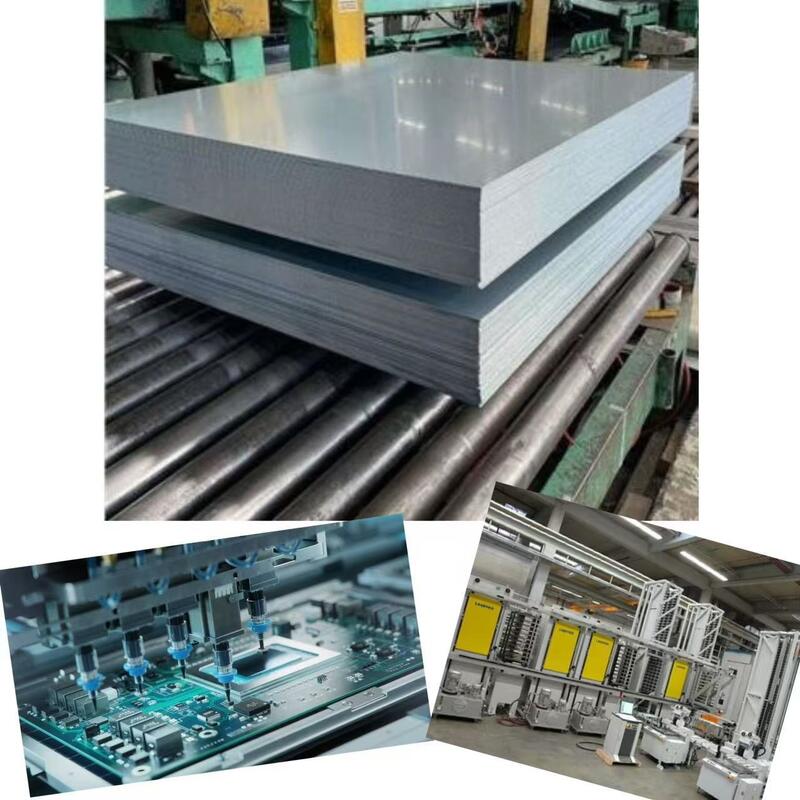

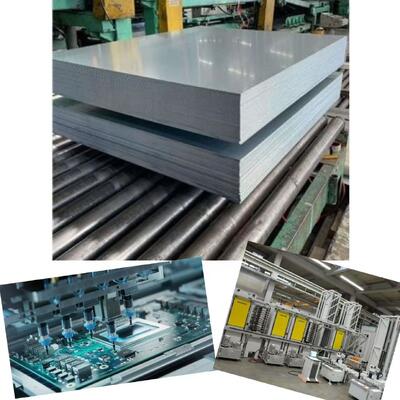

NAS630 जापान सामग्री मास-लैम और पिन-लैम कॉपर क्लैड लैमिनेट CCL लैमिनेशन स्टील प्लेट MKSP-CCL-400
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-सीसीएल-400 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| प्रसव के समय: | पूर्वभुगतान प्राप्त करने के 15 दिन बाद |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
|
विस्तार जानकारी |
|||
| इस्पात सामग्री:: | NAS630 जापान | पारंपरिक मोटाई (मिमी): | 1.5, 1.6, 1.8, 2.0 मिमी |
|---|---|---|---|
| सेवा जीवन: | 8-10 वर्ष (नोट: बार-बार उपयोग के बाद, स्टील प्लेट पतली हो जाएगी। मोटाई के 1.3 मिमी से कम होने के बाद | CCL लेमिनेशन स्टील प्लेट का परंपरागत आकार (MM में L * W):: | 2220*1270/2210*1270/1910*1270/1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787 |
| कठोरता HRC: | 50HRC±2 | औसत थर्मल विस्तार गुणांक (10-6/℃): | 10~12 |
| प्रमुखता देना: | मास-लैम तांबे के लेपित टुकड़ा,पिन-लैम लेमिनेटेड स्टील प्लेट,MKSP-CCL-400 स्टील प्लेट |
||
उत्पाद विवरण

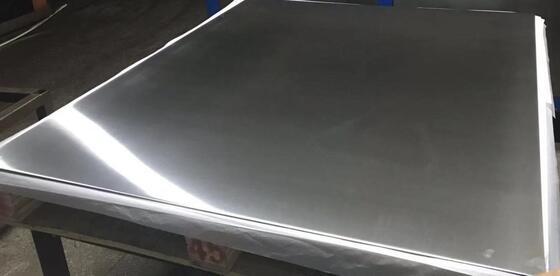

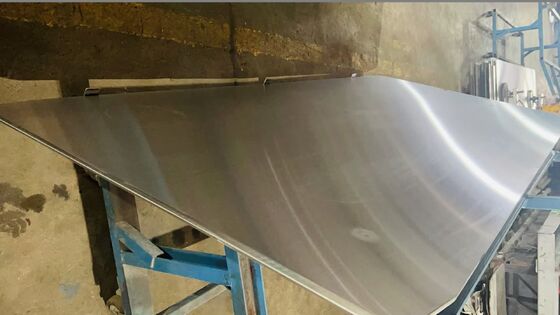

NAS630 JAPAN सामग्री तांबा लेपित लेमिनेट लेमिनेशन स्टील प्लेट
एमकेएसपी-सीसीएल-400 एक परिपक्व और विश्वसनीय उच्च परिशुद्धता वाले लेमिनेशन स्टील प्लेट है जिसे विशेष रूप से तांबे के लेपित लेमिनेट (सीसीएल) लेमिनेशन प्रक्रियाओं के लिए डिज़ाइन किया गया है।प्रीमियम जापानी स्टील सामग्री का उपयोग करके निर्मित, यह उत्पाद मांग वाले सीसीएल उत्पादन आवश्यकताओं के लिए असाधारण प्रदर्शन प्रदान करता है।
उत्पाद की विशेषताएं
- उन्नत गर्मी उपचार के साथ प्रीमियम जापानी स्टील सामग्री (NAS630 और NAS301)
- लम्बी सेवा जीवन के साथ न्यूनतम उच्च तापमान warpage (8-10 साल)
- उत्कृष्ट ताप चालकता और अनुकूलित ताप विस्तार गुणांक
- उच्च संक्षारण प्रतिरोध और कठोरता (50HRC±2)
- विभिन्न लेमिनेशन स्टील प्लेट वाशिंग मशीनों के साथ संगत
- उन्नत पीसने विनिर्माण प्रक्रिया विश्वसनीय टुकड़े टुकड़े प्रदर्शन सुनिश्चित करता है
प्रदर्शन विनिर्देश
| पैरामीटर | मास-लैम प्लेट | पिन-लैम प्लेट |
|---|---|---|
| मोटाई | 1.0-2.5 मिमी | 1.0-2.5 मिमी |
| चौड़ाई | ≤1300 मिमी | ≤1300 मिमी |
| लम्बाई | ≤ 2410 मिमी | ≤ 2410 मिमी |
| मोटाई सहिष्णुता | ±0.05 मिमी | ±0.05 मिमी |
| सतह की कठोरता | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm |
| विरूपण की डिग्री | ≤3mm/M | ≤3mm/M |
| उपज शक्ति | ≥1175 N/mm2 | ≥1175 N/mm2 |
| तन्य शक्ति | ≥1400 N/mm2 | ≥1400 N/mm2 |
| कठोरता | 50HRC±2 | 50HRC±2 |
| कार्य तापमान | ≤ 400°C | ≤ 400°C |
| ऊष्मा चालकता | 300°C पर ≥25W/MK | 300°C पर ≥25W/MK |
तकनीकी विनिर्देश
स्टील सामग्रीःजापानी धातु विज्ञान NAS630 और NAS301 (NAS630 को प्राथमिकता दी जाती है)
पारंपरिक मोटाई:1.5 मिमी, 1.6 मिमी, 1.8 मिमी, 2.0 मिमी
सेवा जीवनः८-१० वर्ष
न्यूनतम उपयोग मोटाईः1.3 मिमी से नीचे की सिफारिश नहीं की जाती
पारंपरिक मोटाई:1.5 मिमी, 1.6 मिमी, 1.8 मिमी, 2.0 मिमी
सेवा जीवनः८-१० वर्ष
न्यूनतम उपयोग मोटाईः1.3 मिमी से नीचे की सिफारिश नहीं की जाती
नोटः बार-बार उपयोग के बाद, स्टील प्लेट पतली हो जाएगी। केवल तभी उपयोग जारी रखें जब मोटाई बिना किसी विरूपण या विकृति के 1.3-1.6 मिमी के बीच बनी रहे, और कठोरता मानकों को पूरा करे।
मानक आकार
2220×1270mm, 2210×1270mm, 1910×1270mm, 1500×1295mm, 1300×800mm, 1295×787mm, 1295×1613mm, 1295×1143mm
आवेदन
विशेष रूप से मुद्रित सर्किट बोर्ड विनिर्माण में तांबा लेपित लेमिनेट (CCL) लेमिनेशन प्रक्रियाओं के लिए डिज़ाइन किया गया।सीसीएल एक प्लेट के आकार की सामग्री है जो इलेक्ट्रॉनिक फाइबरग्लास कपड़े या अन्य सुदृढीकरण सामग्री को राल में डुबोकर बनाई जाती है, तांबे की पन्नी के साथ कवर, और गर्म प्रेसिंग। हमारे टुकड़े टुकड़े स्टील प्लेटें विभिन्न सीसीएल टुकड़े टुकड़े के साथ संगत हैं जिसमें बर्कले, लाउफर, सीडल, हेल्ड, डेटियन, वीडीआई और डिपियर सिस्टम शामिल हैं।
इसे सीसीएल लेमिनेटेड स्टील प्लेट, सीसीएल प्रेस स्टील प्लेट, सीसीएल विभाजन स्टील प्लेट, सीसीएल दर्पण स्टील प्लेट या सीसीएल प्रेसिंग स्टील प्लेट के रूप में भी जाना जाता है।
