पीसीबी लेमिनेशन स्टील प्लेट प्रिंटेड सर्किट बोर्ड के लिए जापानी उच्च परिशुद्धता NAS मिश्र धातु स्टील प्लेट गर्म प्रेसिंग
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-पीसीबी-400 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | समुद्र या वायु परिवहन के लिए लंबी दूरी के लिए उपयुक्त, अंदर उचित नरम सुरक्षा सामग्री के साथ मजबूत प् |
| प्रसव के समय: | 10-20 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 वर्ग मीटर प्रति माह |
|
विस्तार जानकारी |
|||
| मुख्य इस्पात ग्रेड: | जापानी NAS630 (पसंदीदा), NAS301 | सतह का खुरदरापन: | Ra≤0.15μm, Rz≤1.5μm |
|---|---|---|---|
| सेवा विस्तारशीलता: | ≥5% | मानक आकार (एल*डब्ल्यू मिमी): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 मिमी आदि |
| आइटम नाम: | पीसीबी लेमिनेशन स्टील प्लेट | अधिकतम कार्य तापमान: | 1.0–≤400℃ |
| प्रमुखता देना: | पीसीबी लेमिनेशन स्टील प्लेट,जापानी उच्च परिशुद्धता NAS मिश्र धातु स्टील प्लेट,मुद्रित सर्किट बोर्ड गर्म प्रेसिंग प्लेट |
||
उत्पाद विवरण

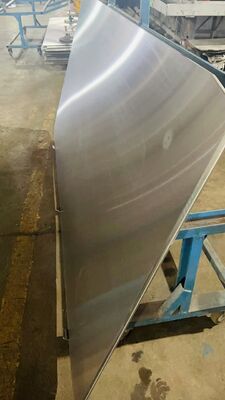

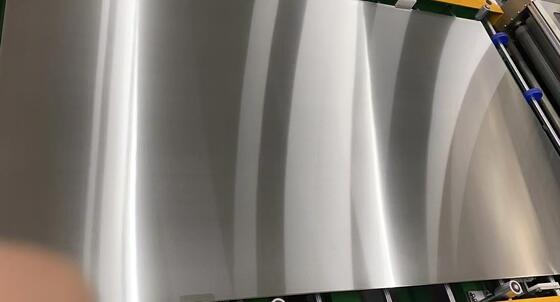

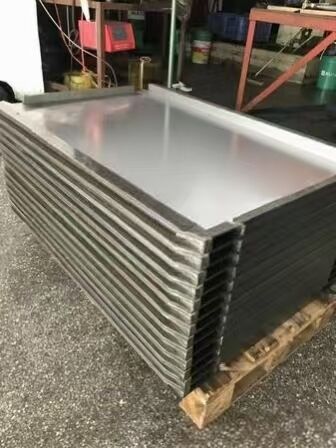

पीसीबी लेमिनेशन स्टील प्लेट - जापानी उच्च-सटीक एनएएस मिश्र धातु स्टील
उच्च परिशुद्धता वाले पेशेवर लेमिनेशन स्टील प्लेट विशेष रूप से प्रिंटेड सर्किट बोर्ड (पीसीबी) गर्म प्रेसिंग और लेमिनेशन प्रक्रियाओं के लिए विकसित,अत्यधिक सख्त औद्योगिक विनिर्माण मानकों को पूरा करने के लिए इंजीनियर.
उत्पाद का अवलोकन
एमकेएसपी-पीसीबी-400 एक परिपक्व और विश्वसनीय उच्च परिशुद्धता वाले लेमिनेशन स्टील प्लेट है जिसे मुद्रित सर्किट बोर्ड (पीसीबी) गर्म प्रेसिंग और लेमिनेशन प्रक्रियाओं के लिए पेशेवर रूप से विकसित किया गया है।पीसीबी और सीसीएल लेमिनेशन सहायक सामग्री उद्योग में गहरी भागीदारी के वर्षों के साथ, हम उच्च परिशुद्धता लेमिनेशन और विभाजन स्टील प्लेटों की आपूर्ति में विशेषज्ञ हैं जो पूरी तरह से औद्योगिक पीसीबी विनिर्माण के अति सख्त प्रेसिंग मानकों को पूरा करते हैं।
इस उत्पाद श्रृंखला में आयातित जापानी एनएएस धातु विज्ञान कच्चे माल को अपनाया गया है, जिसमें उच्च विस्तार गुणांक वाले वर्षा कठोर स्टील एनएएस 630 और एनएएस 301 शामिल हैं (एनएएस 630 पसंदीदा ग्रेड है) ।उन्नत औद्योगिक गर्मी उपचार और अति सटीक पीसने की तकनीक के साथ संयुक्त, स्टील प्लेट अति-उच्च कठोरता, अति-कम सतह की कठोरता और स्थिर थर्मल चालकता प्रदान करती है।
सार्वभौमिक रूप से मुख्यधारा के पीसीबी लेमिनेटर ब्रांडों के साथ संगत है जैसे कि बर्कले, लाउफर, सीडल, हेल्ड, डेटियन, वीडीआई और डिपियर, यह व्यापक रूप से पीसीबी लेमिनेटेड प्लेट, प्रेसिंग स्टील प्लेट,विभाजन प्लेट और दर्पण स्टील प्लेट, दुनिया भर में उच्च उपज और उच्च गुणवत्ता वाले पीसीबी उत्पादन के लिए एक कोर परिशुद्धता उपभोग्य के रूप में कार्य करता है।
पीसीबी क्या है?
प्रिंटेड सर्किट बोर्ड (पीसीबी) वैश्विक इलेक्ट्रॉनिक्स उद्योग में एक मौलिक और अपरिहार्य घटक है।यह इलेक्ट्रॉनिक घटकों के लिए स्थिर यांत्रिक समर्थन और सटीक विद्युत इंटरकनेक्शन प्रदान करता है, लगभग सभी उपभोक्ता, औद्योगिक और ऑटोमोबाइल इलेक्ट्रॉनिक उपकरणों को कवर करता है।पीसीबी लेमिनेशन स्टील प्लेटों की थर्मल स्थिरता और प्रेसिंग एकरूपता सीधे तैयार पीसीबी गुणवत्ता निर्धारित करती है, सर्किट स्थिरता और उत्पादन स्थिरता।
मूल विनिर्देश और सेवा जीवन
मुख्य इस्पात ग्रेड:जापानी NAS630 (अधिमानतः), NAS301
पारंपरिक मोटाई:1.5 मिमी / 1.6 मिमी / 1.8 मिमी / 2.0 मिमी
सेवा जीवनःदीर्घकालिक पुनः प्रयोज्य सेवा के 8-10 वर्ष
उपयोग अनुस्मारक:जब मोटाई 1.3 मिमी से कम है; 1.3-1.6 मिमी मोटाई के प्लेट शून्य विरूपण, शून्य warpage और मानक कठोरता बनाए रखना चाहिए
मानक आकार (L*W मिमी)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
मुख्य उत्पाद लाभ
| प्रदर्शन आइटम | उत्पाद के फायदे |
|---|---|
| प्रीमियम जापानी कच्चा माल | शीर्ष श्रेणी के आयातित जापानी NAS630/NAS301 स्टील को अपनाता है,उन्नत गर्मी उपचार और परिशुद्धता पीसीबी उत्पादन में स्थिर और सुसंगत लेमिनेशन प्रदर्शन सुनिश्चित करने के लिए पीसीबी पीसीबी उत्पादन प्रक्रियाओं के माध्यम से निर्मित. |
| अल्ट्रा-लो हाई-टेम्प वारपेज | निरंतर उच्च तापमान प्रेसिंग चक्रों के तहत न्यूनतम विरूपण और warpage, तैयार पीसीबी बोर्डों के लिए सही सपाटता बनाए रखने और उत्पाद उपज में काफी सुधार। |
| उच्च ताप प्रदर्शन | इसमें अनुकूलित थर्मल चालकता और स्थिर थर्मल विस्तार गुणांक है, जो पीसीबी लेमिनेशन के दौरान समान गर्मी वितरण और संतुलित दबाव संचरण को महसूस करता है। |
| उच्च कठोरता और संक्षारण प्रतिरोध | उत्कृष्ट संरचनात्मक कठोरता और संक्षारण प्रतिरोध, दीर्घकालिक दोहराए गए औद्योगिक प्रेसिंग के अनुकूल और समग्र सेवा जीवन का विस्तार। |
| मजबूत उपकरण संगतता | बड़े पैमाने पर उत्पादन के सुचारू संचालन के लिए सभी प्रकार के औद्योगिक स्टील प्लेट वॉशिंग मशीनों और मुख्यधारा के पीसीबी हॉट प्रेस उपकरण के साथ पूरी तरह संगत। |
पूर्ण प्रदर्शन पैरामीटर तुलना (NAS630 / NAS301)
| तकनीकी मद | NAS630 मास-लैम प्लेट | NAS630 पिन-लैम प्लेट | NAS301 मास-लैम प्लेट | NAS301 पिन-लैम प्लेट |
|---|---|---|---|---|
| मोटाई सीमा | 1.0-2.5 मिमी | 1.0-2.5 मिमी | 10.0-1.8 मिमी | 10.0-1.8 मिमी |
| अधिकतम चौड़ाई | ≤1300 मिमी | ≤1300 मिमी | ≤1060 मिमी | ≤1060 मिमी |
| अधिकतम लंबाई | ≤ 2410 मिमी | ≤ 2410 मिमी | ≤ 3150 मिमी | ≤ 3150 मिमी |
| मोटाई सहिष्णुता | ±0.05 मिमी | ±0.05 मिमी | ±0.05 मिमी | ±0.05 मिमी |
| सतह की कठोरता | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm |
| छेद की स्थिति सहिष्णुता | -- | +0.1/-0 मिमी | -- | +0.1/-0 मिमी |
| बुशिंग स्लॉट सहिष्णुता | -- | +0.05/-0 मिमी | -- | +0.05/-0 मिमी |
| विरूपण की डिग्री | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L&W आकार सहिष्णुता | ±1 मिमी | ±1 मिमी | ±1 मिमी | ±1 मिमी |
| उपज शक्ति | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 |
| तन्य शक्ति | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 एन/मिमी2 | ≥520 एन/मिमी2 |
| विस्तारनीयता | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| कठोरता (HRC) | 50±2 एचआरसी | 50±2 एचआरसी | 44±2 एचआरसी | 44±2 एचआरसी |
| अधिकतम कार्य तापमान | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| समानांतरता | ≤0.03 मिमी | ≤0.03 मिमी | ≤0.03 मिमी | ≤0.03 मिमी |
| विकर्ण विचलन | 1 मिमी | 1 मिमी | 1 मिमी | 1 मिमी |
| थर्मल कंडक्टिविटी @300°C | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| औसत थर्मल विस्तार गुणांक | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
