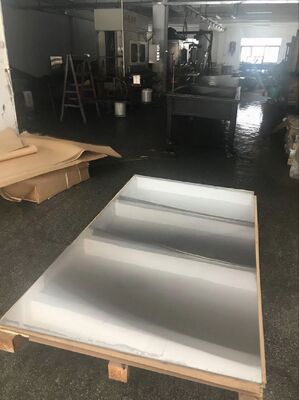

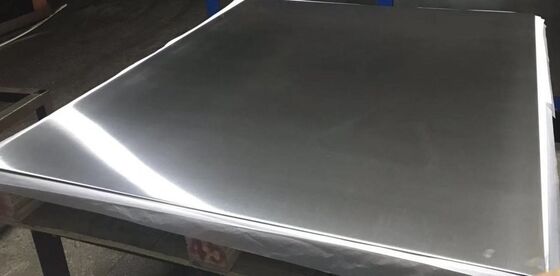

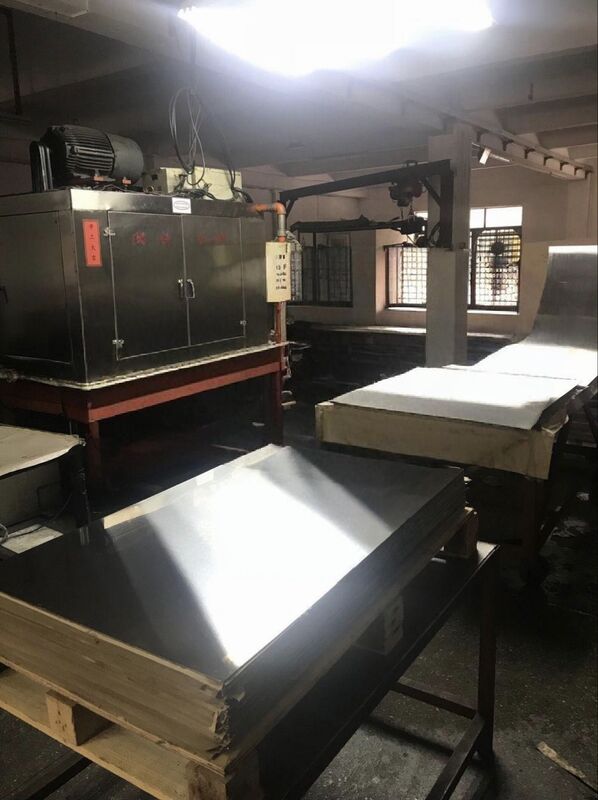

जर्मन/जापान कच्चा माल ≥450HRC कठोरता 1.0-2.0 मिमी मोटा मुद्रित सर्किट बोर्ड पीसीबी/सीसीएल पतला प्रेस प्लेट MKSP-S301
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-एस301 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| प्रसव के समय: | पूर्वभुगतान प्राप्त करने के 15 दिन बाद |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, डी/पी, डी/ए, एल/सी |
|
विस्तार जानकारी |
|||
| इस्पात सामग्री: | जर्मन या जापान कच्चा मालSUS301H | सामान्य मोटाई (मिमी):: | 0.5,1.0, 1.2 मिमी |
|---|---|---|---|
| कठोरता: | ≥450HRC | मोटाई सहिष्णुता: | ± 0.10 |
| कॉपर क्लैड लेमिनेट के सामान्य आकार CCL लेमिनेशन स्टील प्लेट/प्रेस प्लेट (L * W में मिमी):: | 1910*1270/2210*1270/2220*1270। | पीसीबी लेमिनेशन स्टील प्लेट/प्रेस प्लेट के सामान्य आकार (मिमी में एल*डब्ल्यू):: | 1500*1295/1300*800/1295*787/ 1295*1613/1295*1143/1295*787/ 1285*750/1280*1120/1280*1070/1280*970/ 12 |
| औसत थर्मल विस्तार गुणांक (10-6/℃): | 17 | सतही समापन: | Ra−0.14um/rz−1.50um |
| प्रमुखता देना: | जर्मन/जापान पीसीबी प्रेस प्लेट 450HRC कठोरता,1.0-2.0 मिमी मोटी सीसीएल लेमिनेटेड स्टील प्लेट,वारंटी के साथ MKSP-S301 पतली प्रेस प्लेट |
||
उत्पाद विवरण
जर्मन/जापान कच्चा माल ≥450HRC कठोरता 1.0-2.0 मिमी मोटा मुद्रित सर्किट बोर्ड पीसीबी/सीसीएल पतला प्रेस प्लेट MKSP-S301
पीसीबी/सीसीएल थिन प्रेस प्लेट एमकेएसपी-एस301 में उच्च गुणवत्ता वाले जापानी या जर्मन कच्चे माल स्टील (एसयूएस301एच मॉडल) का उपयोग करके पतली शीट की मोटाई होती है, जो विश्वसनीय गुणवत्ता प्रदर्शन के साथ प्रतिस्पर्धी मूल्य निर्धारण की पेशकश करती है।
उत्पाद विशिष्टताएँ
| इस्पात सामग्री | SUS301H |
| सामान्य मोटाई (मिमी) | 0.5, 1.0, 1.2 |
| पीसीबी लेमिनेशन प्लेट आकार (एल*डब्ल्यू मिमी) | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1295*787, 1285*750, 1280*1120, 1280*1070, 1280*970, 1270*1118, 1270*1070, 1143*660, 673*571, 660*508, 24"*28" |
| सीसीएल लेमिनेशन प्लेट आकार (एल*डब्ल्यू मिमी) | 1910*1270, 2210*1270, 2220*1270 |
तकनीकी मापदंड
- स्टील सामग्री: SUS301H
- सामान्य मोटाई (मिमी): 0.5, 1.0, 1.2
- कठोरता: ≥450HRC
- कार्य तापमान: ≤280℃
प्रदर्शन विशिष्टताएँ
| पैरामीटर | मास-लैम प्लेट | पिन-लैम प्लेट |
|---|---|---|
| मोटाई | 1.0-2.0 मिमी | 1.0-2.0 मिमी |
| चौड़ाई | ≤1300 | ≤1300 |
| लंबाई | ≤2410 | ≤2410 |
| मोटाई सहनशीलता | ±0.10 | ±0.10 |
| सतह का खुरदरापन (उम) | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| वारपेज डिग्री | ≤3मिमी/एम | ≤3मिमी/एम |
| एल/डब्ल्यू आकार सहनशीलता | ±1मिमी | ±1मिमी |
| कठोरता एचआरसी | ≥450HRC | ≥450HRC |
| कार्य तापमान | ≤280℃ | ≤280℃ |
| समानता | ≤0.03 | ≤0.03 |
| ऊष्मीय चालकता | 15W/एमके | 15W/MK 300℃ पर |
| औसत तापीय विस्तार गुणांक (10-6/℃) | 17 | 17 |
| सतही समापन | Ra≤0.14um/Rz≤1.50um | Ra≤0.14um/Rz≤1.50um |
प्रमुख विशेषताऐं
- विश्वसनीय लेमिनेशन प्रदर्शन के साथ प्रतिस्पर्धी मूल्य निर्धारण का लाभ
- बेहतर तापीय चालकता और तापीय विस्तार गुणांक
- तांबे की प्लेट की झुर्रियों की समस्या का समाधान करता है
- विभिन्न लेमिनेशन स्टील प्लेट वॉशिंग मशीनों के साथ संगत
अनुप्रयोग
पतली प्रेस प्लेटों का उपयोग करने से उत्पादकता में वृद्धि के लिए लेमिनेटेड परत की क्षमता बढ़ जाती है। इससे लैमिनेटर में परतों के बीच तापमान का अंतर कम हो जाता है, जिससे हीटिंग और कूलिंग दक्षता में सुधार होता है।
