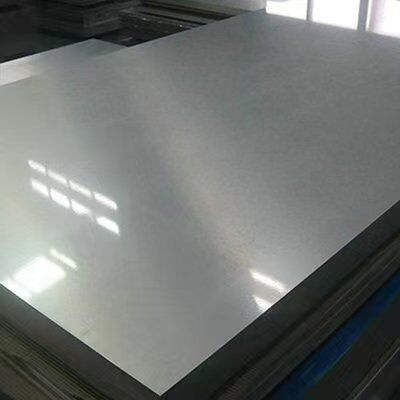

कॉपर क्लैड लैमिनेट हॉट प्रेसिंग के लिए सीसीएल लैमिनेशन स्टील प्लेट जापानी उच्च परिशुद्धता एनएएस मिश्र धातु स्टील प्लेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-सीसीएल-400 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | समुद्र या वायु परिवहन के लिए लंबी दूरी के लिए उपयुक्त, अंदर उचित नरम सुरक्षा सामग्री के साथ मजबूत प् |
| प्रसव के समय: | 10-20 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 वर्ग मीटर प्रति माह |
|
विस्तार जानकारी |
|||
| मुख्य इस्पात ग्रेड: | जापानी NAS630 (पसंदीदा), NAS301 | पारंपरिक मोटाई: | 1.5 मिमी / 1.6 मिमी / 1.8 मिमी / 2.0 मिमी |
|---|---|---|---|
| सेवा जीवन: | 8-10 वर्षों की दीर्घकालिक पुन: प्रयोज्य सेवा | मानक आकार (एल*डब्ल्यू मिमी): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 आदि |
| प्रोडक्ट का नाम: | सीसीएल लेमिनेशन स्टील प्लेट | मोटाई सीमा: | 1.0-2.5 मिमी |
| प्रमुखता देना: | जापानी उच्च परिशुद्धता NAS मिश्र धातु स्टील प्लेट,CCL गर्म प्रेसिंग के लिए लेमिनेशन स्टील प्लेट,कॉपर लेपित लेमिनेटेड स्टील प्लेट |
||
उत्पाद विवरण
सीसीएल लेमिनेशन स्टील प्लेट - जापानी उच्च परिशुद्धता एनएएस मिश्र धातु इस्पात
प्रीमियम लेमिनेशन स्टील प्लेट विशेष रूप से कॉपर क्लैड लैमिनेट (सीसीएल) हॉट प्रेसिंग उत्पादन के लिए इंजीनियर की गई है, जिसमें असाधारण सटीकता और स्थायित्व है।
उत्पाद अवलोकन
एमकेएसपी-सीसीएल-400 एक परिपक्व, उच्च परिशुद्धता वाली लेमिनेशन स्टील प्लेट है जिसे विशेष रूप से कॉपर क्लैड लैमिनेट (सीसीएल) हॉट प्रेसिंग उत्पादन के लिए डिज़ाइन किया गया है। सीसीएल और पीसीबी लेमिनेशन सहायक सामग्रियों में वर्षों की विशेषज्ञता के साथ, हम प्रीमियम-ग्रेड लेमिनेशन स्टील प्लेट प्रदान करते हैं जो बड़े आकार के सीसीएल बोर्डों की कठोर उच्च तापमान दबाव आवश्यकताओं को पूरी तरह से पूरा करते हैं।
यह श्रृंखला आयातित जापानी NAS धातुकर्म कच्चे माल, मुख्य रूप से NAS630 और NAS301 उच्च विस्तार गुणांक वर्षा सख्त स्टील को अपनाती है। उन्नत ताप उपचार और सटीक पीसने की तकनीक द्वारा समर्थित, स्टील प्लेट में अति-उच्च कठोरता, अति-निम्न सतह खुरदरापन और उत्कृष्ट तापीय चालकता है।
बर्कल, लॉफ़र, सेडल, हेल्ड, डैटियन, वेइडी और डीप्यूअर सहित मुख्यधारा सीसीएल लैमिनेटर्स के साथ सार्वभौमिक रूप से संगत। व्यापक रूप से सीसीएल लेमिनेटेड प्लेट, प्रेसिंग स्टील प्लेट, पार्टीशन प्लेट और मिरर स्टील प्लेट के रूप में जाना जाता है, यह उच्च गुणवत्ता वाले सीसीएल विनिर्माण के लिए एक मुख्य परिशुद्धता सहायक सामग्री है।
कॉपर क्लैड लैमिनेट (सीसीएल) क्या है?
कॉपर क्लैड लैमिनेट (सीसीएल) उच्च तापमान वाले गर्म दबाव के माध्यम से एकल या दो तरफा तांबे की पन्नी के साथ राल-संसेचित इलेक्ट्रॉनिक फाइबरग्लास कपड़े से बना एक मिश्रित सब्सट्रेट है। सभी पीसीबी उत्पादों की आधार सामग्री के रूप में, यह सर्किट सिग्नल ट्रांसमिशन गति, इन्सुलेशन प्रदर्शन, प्रसंस्करण स्थिरता और तैयार मुद्रित सर्किट बोर्डों की दीर्घकालिक विश्वसनीयता निर्धारित करता है।
बुनियादी विशिष्टताएँ और सेवा जीवन
- मुख्य इस्पात ग्रेड:जापानी NAS630 (पसंदीदा), NAS301
- पारंपरिक मोटाई:1.5 मिमी / 1.6 मिमी / 1.8 मिमी / 2.0 मिमी
- सेवा जीवन:8-10 वर्षों की दीर्घकालिक पुन: प्रयोज्य सेवा
- उपयोग अनुस्मारक:जब मोटाई 1.3 मिमी से कम हो तो बदलें; 1.3-1.6 मिमी मोटाई की प्लेटों को शून्य विरूपण, शून्य वारपेज और मानक कठोरता बनाए रखनी चाहिए
मानक आकार (एल*डब्ल्यू मिमी)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
मुख्य उत्पाद लाभ
| प्रदर्शन मद | उत्पाद लाभ |
|---|---|
| प्रीमियम कच्चा माल | स्थिर लेमिनेशन प्रदर्शन के लिए परिपक्व ताप उपचार और सटीक पीसने की शिल्प कौशल के साथ शीर्ष स्तरीय जापानी NAS630/NAS301 स्टील कच्चे माल को अपनाता है। |
| अल्ट्रा-लो विरूपण | निरंतर उच्च तापमान दबाव के तहत न्यूनतम वारपेज, सपाट और समान सीसीएल बोर्ड सतह सुनिश्चित करना |
| उत्कृष्ट थर्मल प्रदर्शन | अनुकूलित थर्मल चालकता और स्थिर थर्मल विस्तार गुणांक, लेमिनेशन के दौरान लगातार गर्मी हस्तांतरण का एहसास |
| उच्च स्थायित्व और कठोरता | बेहतर संक्षारण प्रतिरोध और उच्च संरचनात्मक कठोरता, लंबे चक्र के औद्योगिक उत्पादन का समर्थन करती है |
| मजबूत अनुकूलता | सभी प्रकार की औद्योगिक स्टील प्लेट वाशिंग मशीन और मुख्यधारा सीसीएल हॉट प्रेस उपकरण के लिए पूरी तरह से अनुकूल |
पूर्ण प्रदर्शन पैरामीटर तुलना
| तकनीकी वस्तु | NAS630 मास-लैम प्लेट | NAS630 पिन-लैम प्लेट | NAS301 मास-लैम प्लेट | NAS301 पिन-लैम प्लेट |
|---|---|---|---|---|
| मोटाई रेंज | 1.0-2.5 मिमी | 1.0-2.5 मिमी | 1.0-1.8मिमी | 1.0-1.8मिमी |
| अधिकतम चौड़ाई | ≤1300मिमी | ≤1300मिमी | ≤1060मिमी | ≤1060मिमी |
| अधिकतम लंबाई | ≤2410मिमी | ≤2410मिमी | ≤3150मिमी | ≤3150मिमी |
| मोटाई सहनशीलता | ±0.05मिमी | ±0.05मिमी | ±0.05मिमी | ±0.05मिमी |
| सतह का खुरदरापन | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm | Ra≤0.15μm, Rz≤1.5μm |
| पोजिशनिंग होल टॉलरेंस | -- | +0.1/-0मिमी | -- | +0.1/-0मिमी |
| बुशिंग स्लॉट सहनशीलता | -- | +0.05/-0मिमी | -- | +0.05/-0मिमी |
| वारपेज डिग्री | ≤3मिमी/एम | ≤3मिमी/एम | ≤3मिमी/एम | ≤3मिमी/एम |
| एल एंड डब्ल्यू आकार सहिष्णुता | ±1मिमी | ±1मिमी | ±1मिमी | ±1मिमी |
| नम्य होने की क्षमता | ≥1175 एन/मिमी² | ≥1175 एन/मिमी² | ≥1175 एन/मिमी² | ≥1175 एन/मिमी² |
| तन्यता ताकत | ≥1400 एन/मिमी² | ≥1400 एन/मिमी² | ≥520 एन/मिमी² | ≥520 एन/मिमी² |
| तानाना | ≥5% | ≥5% | ≥5% | ≥5% |
| कठोरता (एचआरसी) | 50±2 एचआरसी | 50±2 एचआरसी | 44±2 एचआरसी | 44±2 एचआरसी |
| अधिकतम कार्य तापमान | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| समानता | ≤0.03मिमी | ≤0.03मिमी | ≤0.03मिमी | ≤0.03मिमी |
| विकर्ण विचलन | 1 मिमी | 1 मिमी | 1 मिमी | 1 मिमी |
| तापीय चालकता @300℃ | ≥25 डब्ल्यू/एमके | ≥25 डब्ल्यू/एमके | ≥18 डब्ल्यू/एमके | ≥18 डब्ल्यू/एमके |
| औसत थर्मल विस्तार गुणांक | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
