मास-लैम प्लेट और पिन-लैम प्लेट मुद्रित सर्किट बोर्ड पीसीबी लेमिनेशन स्टील प्लेट एमकेएसपी-पीसीबी-400
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-पीसीबी-400 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| प्रसव के समय: | पूर्वभुगतान प्राप्त करने के 15 दिन बाद |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, डी/पी, डी/ए, एल/सी |
|
विस्तार जानकारी |
|||
| इस्पात सामग्री:: | जापानी NAS630 और NAS301 (NAS630 ज्यादातर चुना या उपयोग किया जाता है)। | पारंपरिक मोटाई (मिमी):: | 1.6, 1.5, 1.8, 2.0 मिमी |
|---|---|---|---|
| काम का तापमान: | ≤400℃ | औसत थर्मल विस्तार गुणांक (10-6/℃): | 10~12,15-17 |
| पीसीबी फाड़ना स्टील प्लेट के पारंपरिक आयाम (मिमी में एल * डब्ल्यू): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | सेवा जीवन:: | 8-10 वर्ष (नोट: बार-बार उपयोग के बाद, स्टील प्लेट पतली हो जाएगी। प्लेट की मोटाई 1.3 मिमी से कम होने |
| प्रमुखता देना: | मास-लैम प्लेट पीसीबी लेमिनेशन स्टील,पिन-लैम प्लेट पीसीबी लेमिनेशन स्टील,एमकेएसपी-पीसीबी-400 लेमिनेट स्टील प्लेट |
||
उत्पाद विवरण
पीसीबी लेमिनेशन स्टील प्लेट एमकेएसपी-पीसीबी-400
एमकेएसपी-पीसीबी-400 मुद्रित सर्किट बोर्ड लेमिनेशन स्टील प्लेट एक उच्च परिशुद्धता, विश्वसनीय समाधान है जो विशेष रूप से पीसीबी लेमिनेशन प्रक्रियाओं के लिए डिज़ाइन किया गया है। प्रीमियम जापानी स्टील सामग्री और उन्नत उत्पादन तकनीकों का उपयोग करके निर्मित, यह स्टील प्लेट पीसीबी लैमिनेटर्स में असाधारण प्रदर्शन प्रदान करती है।
उत्पाद अवलोकन
हमारी पीसीबी लैमिनेशन स्टील प्लेट ने खुद को पीसीबी लैमिनेटर्स में एक परिपक्व और भरोसेमंद घटक के रूप में स्थापित किया है। हम उच्च परिशुद्धता वाले लेमिनेटेड स्टील प्लेट और पार्टीशन स्टील प्लेट श्रृंखला प्रदान करने में विशेषज्ञ हैं जो पीसीबी लेमिनेशन प्रक्रियाओं की कठोर आवश्यकताओं को पूरा करते हैं।
मुद्रित सर्किट बोर्ड इलेक्ट्रॉनिक्स उद्योग में महत्वपूर्ण घटकों के रूप में काम करते हैं, जो इन्सुलेट सामग्री पर प्रवाहकीय तांबा पन्नी पैटर्न के माध्यम से इलेक्ट्रॉनिक घटकों के बीच विद्युत कनेक्शन प्रदान करते हैं। हमारी लेमिनेशन स्टील प्लेटें सटीकता और विश्वसनीयता के साथ इस महत्वपूर्ण विनिर्माण प्रक्रिया का समर्थन करती हैं।
प्रमुख विशेषताऐं
- प्रीमियम जापानी स्टील सामग्री से निर्मित (NAS630 और NAS301)
- उन्नत ताप उपचार तकनीक और पीसने की विनिर्माण प्रक्रियाएँ
- विस्तारित सेवा जीवन के साथ न्यूनतम उच्च तापमान वाला वॉरपेज
- बेहतर तापीय चालकता और तापीय विस्तार गुणांक
- उच्च संक्षारण प्रतिरोध और असाधारण कठोरता
- विभिन्न प्रकार की लेमिनेशन स्टील प्लेट वॉशिंग मशीनों के साथ संगत
तकनीकी निर्देश
इस्पात सामग्री:जापानी NAS630 और NAS301 (NAS630 मुख्य रूप से प्रयुक्त)
पारंपरिक मोटाई:1.6 मिमी, 1.5 मिमी, 1.8 मिमी, 2.0 मिमी
सेवा जीवन:8-10 वर्ष (1.3 मिमी मोटाई से कम अनुशंसित नहीं)
मानक आयाम (एल × डब्ल्यू मिमी में):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
पारंपरिक मोटाई:1.6 मिमी, 1.5 मिमी, 1.8 मिमी, 2.0 मिमी
सेवा जीवन:8-10 वर्ष (1.3 मिमी मोटाई से कम अनुशंसित नहीं)
मानक आयाम (एल × डब्ल्यू मिमी में):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
प्रदर्शन पैरामीटर्स
| पैरामीटर | NAS630 मास-लैम | NAS630 पिन-लैम | NAS301 मास-लैम | NAS301 पिन-लैम |
|---|---|---|---|---|
| मोटाई | 1.0-2.5 मिमी | 1.0-2.5 मिमी | 1.0-1.8मिमी | 1.0-1.8मिमी |
| चौड़ाई | ≤1300मिमी | ≤1300मिमी | ≤1060मिमी | ≤1060मिमी |
| लंबाई | ≤2410मिमी | ≤2410मिमी | ≤3150मिमी | ≤3150मिमी |
| मोटाई सहनशीलता | ±0.05मिमी | ±0.05मिमी | ±0.05मिमी | ±0.05मिमी |
| सतह का खुरदरापन | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm | Ra≤0.15μm Rz≤1.5μm |
| वारपेज डिग्री | ≤3मिमी/एम | ≤3मिमी/एम | ≤3मिमी/एम | ≤3मिमी/एम |
| एल/डब्ल्यू आकार सहनशीलता | ±1मिमी | ±1मिमी | ±1मिमी | ±1मिमी |
| नम्य होने की क्षमता | ≥1175 एन/मिमी² | ≥1175 एन/मिमी² | ≥520 एन/मिमी² | ≥520 एन/मिमी² |
| तन्यता ताकत | ≥1400 एन/मिमी² | ≥1400 एन/मिमी² | ≥520 एन/मिमी² | ≥520 एन/मिमी² |
| कठोरता एचआरसी | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| कार्य तापमान | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| ऊष्मीय चालकता | ≥25W/MK 300℃ पर | ≥25W/MK 300℃ पर | ≥18W/MK 300℃ पर | ≥18W/MK 300℃ पर |
| थर्मल विस्तार गुणांक | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
अनुप्रयोग
इसे पीसीबी लैमिनेटेड स्टील प्लेट, पीसीबी प्रेस्ड स्टील प्लेट, पीसीबी पार्टीशन स्टील प्लेट, पीसीबी मिरर स्टील प्लेट्स या पीसीबी प्रेसिंग स्टील प्लेट के रूप में भी जाना जाता है। हमारी उच्च परिशुद्धता वाली लेमिनेशन स्टील प्लेटों का व्यापक रूप से बर्कल, लॉफ़र, सेडल, हेल्ड, डैटियन, वेइडी और डीआईपीयूईआर सिस्टम सहित विभिन्न पीसीबी लैमिनेटर्स में उपयोग किया जाता है।

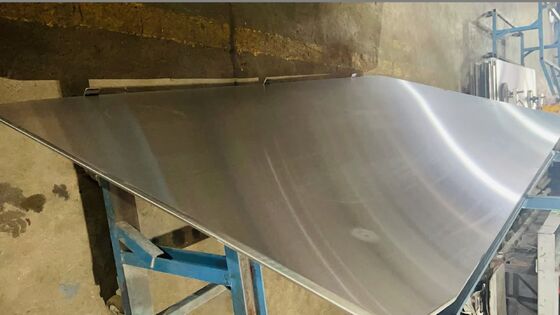

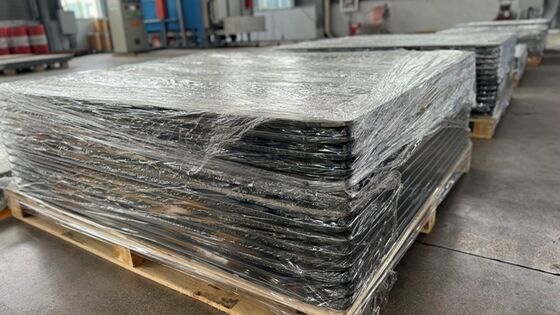

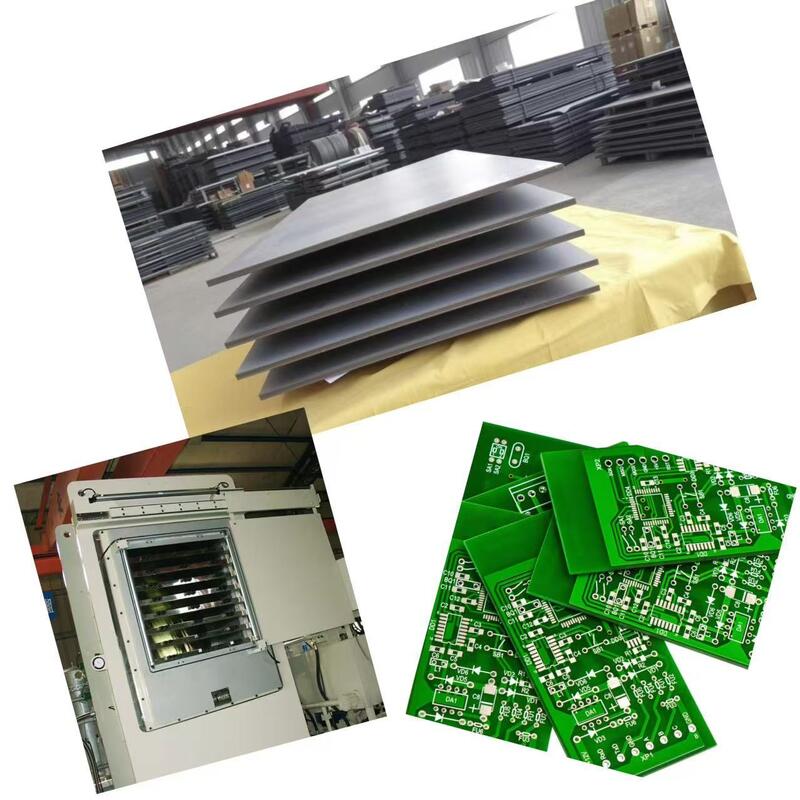

उत्पाद छवियाँ
