50HRC कठोरता 1.0-2.0 मिमी मोटाई द्रव्यमान/पिन-लैम प्लेटमुद्रित सर्किट बोर्ड पीसीबी/सीसीएल प्रेस प्लेट MKSP-D420
उत्पाद विवरण:
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-डी420 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| प्रसव के समय: | पूर्वभुगतान प्राप्त करने के 15 दिन बाद |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, डी/पी, डी/ए, एल/सी |
|
विस्तार जानकारी |
|||
| इस्पात सामग्री: | ड्यूरा420 | सामान्य मोटाई (मिमी):: | 1.0, 1.2, 1.5, 1.6, 1.8, 2.0 मिमी |
|---|---|---|---|
| सतह खुरदरापन (उम): | RA0.15 rz≤1.5 | कॉपर क्लैड लेमिनेट के सामान्य आकार CCL लेमिनेशन स्टील प्लेट/प्रेस प्लेट (L * W में मिमी):: | 1910*1270/2210*1270/2220*1270। |
| पीसीबी लेमिनेशन स्टील प्लेट/प्रेस प्लेट के सामान्य आकार (मिमी में एल*डब्ल्यू):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*112 0/1280*1070/1280*970/1270 | सेवा जीवन: | 5-8 वर्ष (नोट: बार-बार उपयोग के बाद, स्टील प्लेट पतली हो जाएगी। यह सलाह दी जाती है कि प्लेट की मोटाई |
| प्रमुखता देना: | 50HRC कठोरता वाली लेमिनेटेड स्टील प्लेट,1.0-2.0 मिमी मोटी पीसीबी प्रेस प्लेट,MKSP-D420 पिन-लैम प्लेट |
||
उत्पाद विवरण
50HRC कठोरता 1.0-2.0 मिमी मोटाई द्रव्यमान/पिन-लैम प्लेट प्रिंटेड सर्किट बोर्ड पीसीबी/सीसीएल प्रेस प्लेट MKSP-D420

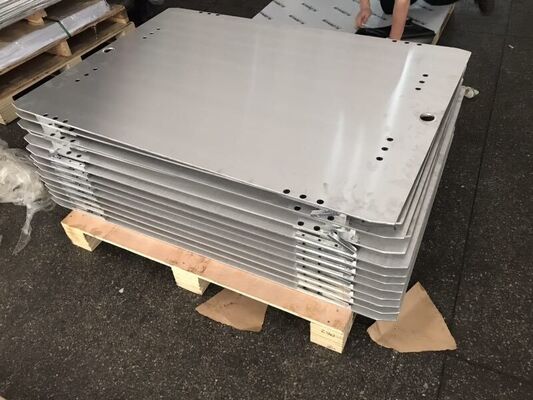

MKSP-D420 पीसीबी/सीसीएल प्रेस प्लेट जर्मन Dura420 स्टील सामग्री का उपयोग करती है, जिसे पीसीबी और तांबा लेपित लेमिनेट लेमिनेशन प्रक्रियाओं में विश्वसनीय प्रदर्शन के लिए इंजीनियर किया गया है।यह उच्च परिशुद्धता लेमिनेशन स्टील प्लेट मांग वाले विनिर्माण अनुप्रयोगों के लिए असाधारण स्थायित्व और सटीकता प्रदान करती है.
उत्पाद की विशेषताएं
- पीसीबी और सीसीएल अनुप्रयोगों के लिए विश्वसनीय लेमिनेशन प्रदर्शन
- सेवा जीवन के साथ न्यूनतम उच्च तापमान warpage
- ऊर्जा दक्षता के लिए बेहतर ताप चालकता और थर्मल विस्तार गुणांक
- उच्च संक्षारण प्रतिरोध और कठोरता रेटिंग
- विभिन्न लेमिनेशन स्टील प्लेट वाशिंग मशीनों के साथ संगत
तकनीकी विनिर्देश
- स्टील सामग्रीःDura420
- उपलब्ध मोटाईः1.0, 1.2, 1.5, 1.6, 1.8, 2.0 मिमी
- सेवा जीवनः5 से 8 वर्ष
- पीसीबी प्लेट के आकार (एल × डब्ल्यू मिमी):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24 "×28"
- सीसीएल प्लेट आकार (एल × डब्ल्यू मिमी):1910×1270, 2210×1270, 2220×1270
उपयोग नोटःबार-बार उपयोग करने के बाद, स्टील प्लेट पतली हो जाएगी। प्लेट मोटाई 1.3 मिमी से कम हो जाने के बाद इसका उपयोग जारी नहीं रखने की सलाह दी जाती है। 1.3-1.6 मिमी मोटाई के बीच प्लेटों के लिए,यह सुनिश्चित करें कि कोई विरूपण या विकृति न हो.
प्रदर्शन मापदंड
| पैरामीटर | मास-लैम प्लेट | पिन-लैम प्लेट |
|---|---|---|
| मोटाई | 1.0-2.0 मिमी | 1.0-2.0 मिमी |
| चौड़ाई | ≤1300 | ≤1300 |
| लम्बाई | ≤ 2410 | ≤ 2410 |
| मोटाई सहिष्णुता | ±0.10 | ±0.10 |
| सतह की कठोरता | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| छेद की स्थिति सहिष्णुता | -- | ±0.10 |
| बुशिंग स्लॉट सहिष्णुता | -- | +0.10/-0 मिमी |
| विरूपण की डिग्री | ≤3mm/M | ≤3mm/M |
| एल/डब्ल्यू आकार सहिष्णुता | ±1 मिमी | ±1 मिमी |
| उपज शक्ति | ≥1175 N/mm2 | ≥1175 N/mm2 |
| तन्य शक्ति | ≥1400 N/mm2 | ≥1400 N/mm2 |
| विस्तारनीयता | ≥ 5% | ≥ 5% |
| कठोरता HRC | 50HRC±2 | 50HRC±2 |
| कार्य तापमान | ≤ 400°C | ≤ 400°C |
| समानांतरता | ≤0.03 | ≤0.03 |
| विकर्ण विचलन | 1-2 मिमी | 1-2 मिमी |
| ऊष्मा चालकता | 300°C पर ≥25W/MK | 300°C पर ≥25W/MK |
| औसत थर्मल विस्तार गुणांक | 10~12 (10−6/°C) | 10~12 (10−6/°C) |
आवेदन

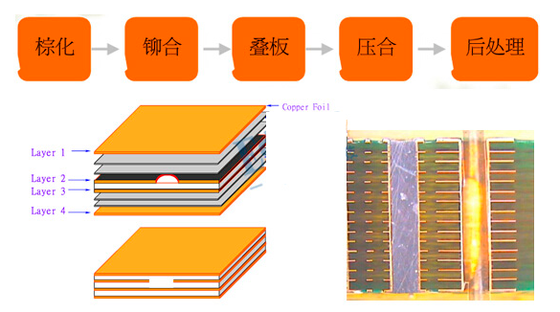

इस पीसीबी लेमिनेशन स्टील प्लेट को पीसीबी लेमिनेटेड स्टील प्लेट, पीसीबी प्रेस स्टील प्लेट, पीसीबी विभाजन स्टील प्लेट, पीसीबी स्टील प्रेस प्लेट, पीसीबी दर्पण स्टील प्लेट,या पीसीबी प्रेसिंग स्टील प्लेटयह विशेष रूप से मुद्रित सर्किट बोर्ड और तांबा लेपित लेमिनेट विनिर्माण में उच्च परिशुद्धता लेमिनेशन प्रक्रियाओं के लिए डिज़ाइन किया गया है।
