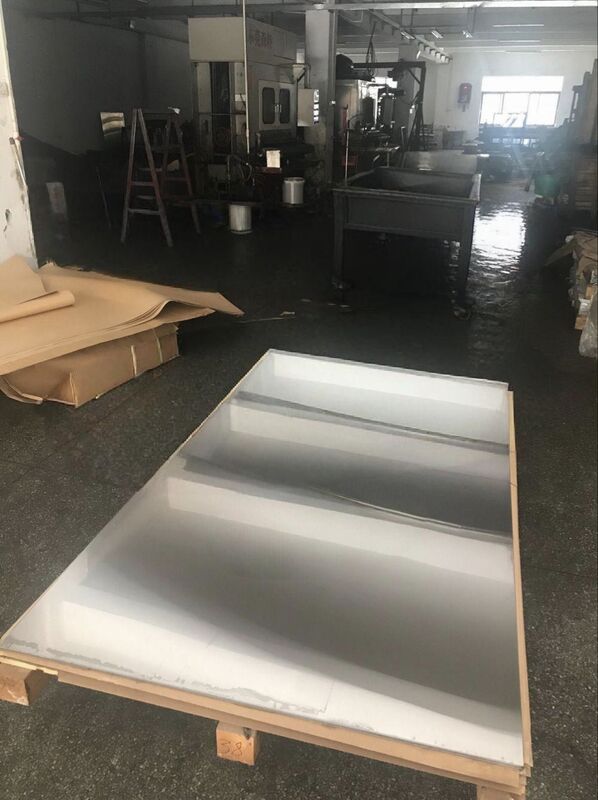

पीसीबी या सीसीएल लैमिनेटर के लिए 2.0 मिमी पीसीबी और सीसीएल एसयूएस301एच अल्ट्रा-थिन लेमिनेशन प्रेस प्लेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MK |
| मॉडल संख्या: | एमकेएसपी-एस630टी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 50 पीसी |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | समुद्र या वायु परिवहन के लिए लंबी दूरी के लिए उपयुक्त, अंदर उचित नरम सुरक्षा सामग्री के साथ मजबूत प् |
| प्रसव के समय: | 10-20 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 वर्ग मीटर प्रति माह |
|
विस्तार जानकारी |
|||
| कच्चा माल: | प्रीमियम आयातित SUS301H स्टेनलेस स्टील | मानक मोटाई: | 0.5 मिमी / 1.0 मिमी / 1.2 मिमी अल्ट्रा-थिन अनुकूलित गेज |
|---|---|---|---|
| आवेदन: | पीसीबी मुद्रित सर्किट बोर्ड और सीसीएल कॉपर क्लैड लैमिनेट्स के लिए पेशेवर लेमिनेशन सपोर्टिंग प्लेट | मानक आकार (एल*डब्ल्यू मिमी): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120 मिमी आदि |
| प्रोडक्ट का नाम: | पीसीबी और सीसीएल SUS301H अल्ट्रा-थिन लेमिनेशन प्रेस प्लेट | एल/डब्ल्यू आकार सहिष्णुता: | ± 1 मिमी |
| प्रमुखता देना: | 2.0 मिमी पीसीबी लेमिनेशन प्रेस प्लेट,अति पतली सीसीएल SUS301H प्लेट,पीसीबी लेमिनेटर प्रेस प्लेट |
||
उत्पाद विवरण
उत्पाद अवलोकन
MKSP-S301 अल्ट्रा-थिन लेमिनेशन प्रेस प्लेट उच्च गुणवत्ता वाले आयातित जर्मन और जापानी SUS301H स्टेनलेस स्टील सामग्री से निर्मित है। अल्ट्रा-थिन डिज़ाइन और स्थिर, विश्वसनीय लेमिनेशन प्रदर्शन की विशेषता के साथ, यह लागत प्रभावी समाधान पीसीबी और सीसीएल बड़े पैमाने पर उत्पादन लेमिनेशन प्रक्रियाओं के लिए अनुकूलित है।
अल्ट्रा-थिन संरचनात्मक डिज़ाइन प्रत्येक लेमिनेशन चक्र के दौरान अधिक स्टैकिंग परतों को सक्षम बनाता है, जिससे उत्पादन थ्रूपुट में काफी वृद्धि होती है। यह लैमिनेटर के अंदर इंटरलेयर तापमान के अंतर को कम करता है, बोर्ड के थर्मल विस्तार और संकुचन को स्थिर करता है, और असमान गर्मी संचालन के कारण तांबे की प्लेट की झुर्रियों के दोष को समाप्त करता है।
सभी मुख्यधारा लेमिनेशन स्टील प्लेट वॉशिंग मशीनों के साथ सार्वभौमिक रूप से संगत, यह उत्पाद विभिन्न उत्पादन परिदृश्यों के लिए उच्च अनुकूलन क्षमता प्रदान करता है।
मानक आकार
पीसीबी लेमिनेशन प्रेस प्लेट (एल × डब्ल्यू, मिमी)
1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1295×787, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
सीसीएल लेमिनेशन प्रेस प्लेट (एल × डब्ल्यू, मिमी)
1910×1270, 2210×1270, 2220×1270
प्रीमियम SUS301H अल्ट्रा-थिन प्रेस प्लेट | पीसीबी और सीसीएल विनिर्माण के लिए उच्च उत्पादकता, स्थिर लेमिनेशन, एंटी-रिंकल समाधान
मुख्य उत्पाद लाभ
- कच्चा माल:उच्च कठोरता और स्थायित्व के साथ प्रीमियम आयातित SUS301H स्टेनलेस स्टील (जर्मन/जापानी कच्चा माल)।
- मानक मोटाई:0.5 मिमी / 1.0 मिमी / 1.2 मिमी अल्ट्रा-थिन अनुकूलित गेज
- उत्पादन अनुकूलन:उत्पादन क्षमता में प्रभावी ढंग से सुधार करने के लिए अधिक लेमिनेशन स्टैकिंग परतों का समर्थन करता है; बोर्ड आकार सहनशीलता को स्थिर करने के लिए इंटरलेयर तापमान अंतर को कम करता है
- ऊष्मीय प्रदर्शन:उत्कृष्ट तापीय चालकता और स्थिर तापीय विस्तार गुणांक, तांबे की प्लेट की झुर्रियों की समस्या को पूरी तरह से हल करता है
- उपकरण अनुकूलता:सभी प्रकार की औद्योगिक लेमिनेशन स्टील प्लेट वॉशिंग मशीनों के लिए पूरी तरह से अनुकूल
- अनुप्रयोग परिदृश्य:पीसीबी मुद्रित सर्किट बोर्ड और सीसीएल कॉपर क्लैड लैमिनेट्स के लिए पेशेवर लेमिनेशन सपोर्टिंग प्लेट
- लागत प्रदर्शन:प्रतिस्पर्धी मूल्य निर्धारण और कम व्यापक उत्पादन लागत के साथ विश्वसनीय औद्योगिक-ग्रेड गुणवत्ता
प्रदर्शन पैरामीटर्स
| पैरामीटर | SUS630T मास-लैम प्लेट | SUS630T पिन-लैम प्लेट |
|---|---|---|
| मोटाई | 1.0-2.0 मिमी | 1.0-2.0 मिमी |
| चौड़ाई | ≤1300 | ≤1300 |
| लंबाई | ≤2410 | ≤2410 |
| मोटाई सहनशीलता | ±0.10 | ±0.10 |
| सतह खुरदरापन (उम) | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| छेद से छेद की सहनशीलता की स्थिति निर्धारित करना | -- | +/-0.10 |
| मानक बुशिंग स्लॉट सहिष्णुता | -- | +0.10/-0मिमी |
| वारपेज डिग्री | ≤3मिमी/एम | ≤3मिमी/एम |
| एल/डब्ल्यू आकार सहिष्णुता | ±1मिमी | ±1मिमी |
| नम्य होने की क्षमता | ≥1175 एन/मिमी² | ≥1175 एन/मिमी² |
| तन्यता ताकत | ≥1400 एन/मिमी² | ≥1400 एन/मिमी² |
| तानाना | ≥5% | ≥5% |
| कठोरता एचआरसी | 50HRC±2 | 50HRC±2 |
| कार्य तापमान | ≤400℃ | ≤400℃ |
| समानता | ≤0.03 | ≤0.03 |
| विकर्ण विचलन | 1-2 मिमी | 1-2 मिमी |
| ऊष्मीय चालकता | ≥18W/MK 300℃ पर | ≥18W/MK 300℃ पर |
| औसत तापीय विस्तार गुणांक (10⁻⁶/℃) | 10~12 | 10~12 |
